Panme
Cách đo thước panme như thế nào? đầu tiên ta sẽ timf hiểu về thước panme. Panme là loại dụng cụ đo chính xác cao từ 0,01 đến 0,001 mm
Theo kích thước đo được chi tiết, panme chia làm các loại như sau: 0 – 25 mm, 25 – 50 mm, 50 – 75 mm, 75 – 100 mm, 100 – 125 mm, 125 – 150 mm…
Theo công dụng, panme chia làm panme đo ngoài, đo trong, đo chiều sâu, panme đo ren…

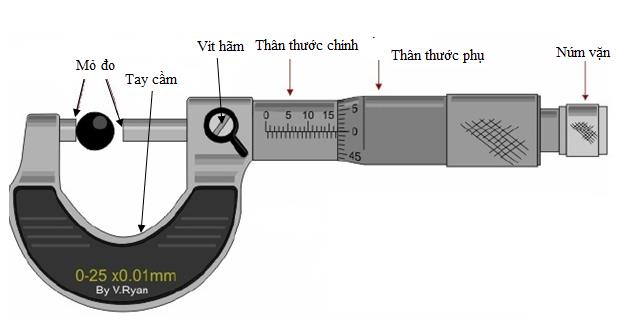

Cấu tạo của thước panme đo ngoài
Panme có cấu tạo gồm:
Thân thước chính có lắp chặt đầu do cố định và ống cố định. Trong ống cố định có cắt ren trong để ăn khớp với ren ngoài đầu đo động. Ngoài ra phía cuối ống động còn được lắp thêm núm vặn, gồm bộ ly hợp để tạo áp lực giống nhau lên chi tiết đo.

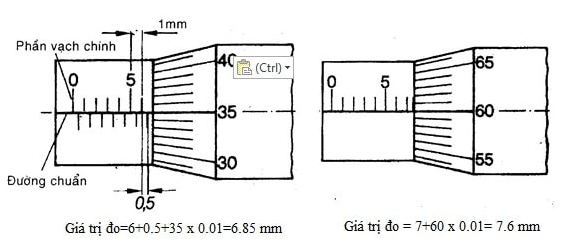

- Trên ống cố định của panme có đường chuẩn thẳng dọc theo chiều ống và có khắc thang chia vạch ở hai phía đối với đường chuẩn hoặc có một thang chia vạch ở một phía của đường chuẩn dọc chiều dài ống.
- Đối với thước có một thang chia vạch: khoảng cách giữa hai vạch là 1 mm.
- Đối với thước đo có hai thanh chia vạch khoảng cách giữa hai vạch là 1 mm và khoảng cách giữa hai thang chia vạch khác là 0.5 mm.
- Trên ống động, tại mặt ván ống đước khắc các thanh chia vạch trên toàn bộ chu vi mặt ván với 50 khoảng đều nhau ứng với 50 vạch hoặc 100 khoảng, khoảng cách giữa hai vạch là 0,01 mm.

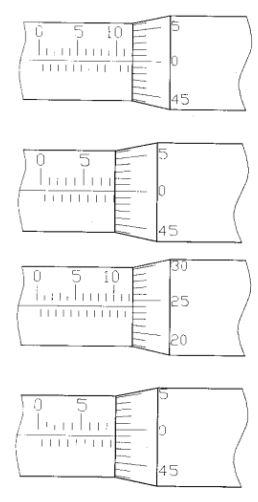

Cách đọc thước kẹp panme
- Mép ống động trùng vạch 12 trên thước chính.
- Vạnh “0” trên mép ống động trùng với đường chuẩn.
Trị số đo được = 12 mm
- Mép ống động trùng vạch 8,5 trên thước chính.
- Vạnh “0” trên mép ống trùng với đường chuẩn.
Trị số đo được = 8,5 mm
- Mép ống động sắt vạch 12,5 trên thước chính.
- Vạch “24′ trên ống động trùng với đường chuẩn.
Trị số đo được là:
12,5 + 24×0,01 mm = 12,74 mm
- Mép ống động sắt vạch 8,5 trên vạch thước chính.
- Vạch “49” trên ống động trùng với đường chuẩn.
Trị số đo được là:
8,5 + 49×0,001 mm = 8,99 mm
Cách đo thức đo của thước panme
Kiểm tra thước trước khi đo
- Đối với panme 0-25mm, panme chính xác khi 2 mỏ đo tiếp xúc khít nhau khi đó vạch “0” trên mặt vát côn trùng với đường chuẩn đồng thời mép ống động trùng vạch “0” thước chính.
- Đối với panme có phạm vi đo từ 25-50mm hoặc lớn hơn thường có một căn mẫu để kiểm tra thước. Khi đó để kiểm tra panme chính xác ta dùng panme đo căn mẫu thì vạch “0” trên mặt vát côn trùng với đường chuẩn đồng thời được giá trị của căn mẫu.
- Cần phải hiệu chỉnh lại panme không đảm bảo độ chính xác. Khi hiệu chỉnh panme, trước tiên cần vặn vít hãm để cố định mỏ đo động, sau đó dùng chìa vặn chuyên dùng để vặn ống động sao cho vạch “0” trên mặt vát côn trùng với đường chuẩn thước.
Phương pháp cách đo thước panme
- Chọn thước panme tương ứng với giá trị cần đo
- Lau sạch hai đầu mỏ đo
- Giữ cho tâm hai mỏ đo trùng với kích thước cần đo.
- Khi đo tay trái cầm thân chữ U panme, áp mỏ đo cố định vào một cạnh của chi tiết cần đo chi tiết. Tay phải vặn ống động để mỏ đo động tiến gần bề mặt chi tiết đo, sau đó vặn nút hạn chế áp lực đo đến khi bộ ly hợp con cóc trượt nhau, mỏ đo không dịch chuyển nữa, ta đọc kết quả đo
- Đối với những chi tiết nhỏ, ta có thể cầm chi tiết cần đo bằng tay trái, khi đó panme được giữ bằng tay phải và ngón út tùy vào thân chữ U.
Ngoài ra có thêm thước panme điện tử hiển thị kết quả trên màng hình
